Электротехнический шкаф – центральный элемент любой распределительной системы. От его качества зависит надёжность работы электрооборудования, удобство обслуживания и безопасность персонала. В статье раскрываются ключевые аспекты, которые помогут сделать правильный выбор, правильно установить и поддерживать шкаф в рабочем состоянии.
Основные функции электротехнического шкафа
Шкаф электротехнический выполняет несколько взаимосвязанных задач. Прежде всего, он служит защитным барьером, изолируя электроустройства от внешних воздействий: пыли, влаги, механических повреждений. Кроме того, он упорядочивает кабельные трассы, облегчая визуальный контроль и упрощая диагностику неисправностей. Третья важная функция – обеспечение электробезопасности за счёт правильного заземления и применения средств защиты от короткого замыкания.
Наличие вентиляционных каналов и систем охлаждения позволяет поддерживать оптимальную температуру внутри, что продлевает срок службы компонентов. При правильной организации пространства внутри шкафа снижается риск перегрузок и повышается эффективность эксплуатации.
Критерии выбора электротехнического шкафа
При подборе шкафа необходимо учитывать несколько параметров, каждый из которых влияет на общую эффективность системы.
- Размеры и габариты: внутренний объём должен соответствовать количеству и габаритам размещаемого оборудования.
- Материал корпуса: сталь с антикоррозионным покрытием, алюминий или нержавеющая сталь – выбор зависит от условий эксплуатации.
- Степень защиты (IP‑класс): определяет устойчивость к пыли и влаге, например IP54 подходит для большинства промышленных помещений.
- Возможности модульного расширения: наличие направляющих, рейок и крепежных точек упрощает добавление новых устройств.
- Теплоотдача: наличие вентиляционных решёток, вентиляторов или систем жидкостного охлаждения.
Таблица сравнения популярных материалов корпуса
| Материал | Плюсы | Минусы | Типичные применения |
|---|---|---|---|
| Оцинкованная сталь | Высокая прочность, доступная цена | Подвержена коррозии в агрессивных средах | Промышленные цехи, складские помещения |
| Алюминий | Лёгкость, хорошая теплоотдача | Менее прочный, дороже стали | Электронные и телекоммуникационные шкафы |
| Нержавеющая сталь | Отличная коррозионная стойкость | Высокая стоимость | Внешние установки, химические цеха |
Типы конструкций электротехнических шкафов
Существует несколько основных типов шкафов, каждый из которых решает специфические задачи.
Стандартные настенные шкафы
Идеальны для небольших распределительных пунктов, где ограничено пространство. Устанавливаются на стену, экономя площадь пола.

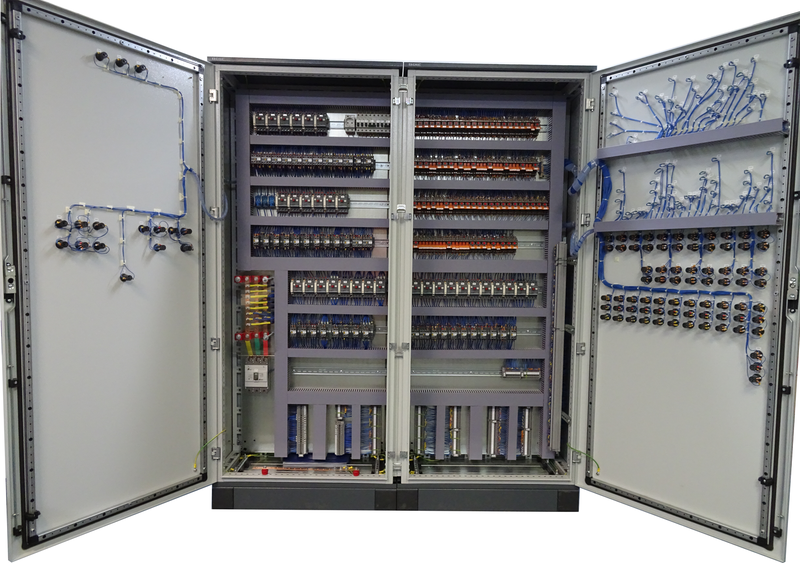

Напольные шкафы
Предназначены для размещения крупного оборудования, трансформаторов и панелей управления. Обладают более высоким уровнем защиты и возможностью интеграции системы охлаждения.
Модульные системы
Состоят из отдельных секций, которые можно комбинировать в зависимости от потребностей проекта. Позволяют гибко масштабировать систему без полной замены шкафа.
Преимущества модульных решений
- Упрощённый монтаж и демонтаж отдельных блоков.
- Возможность адаптации к изменяющимся технологическим требованиям.
- Снижение затрат на переоборудование.
Безопасность и нормативные требования
Электротехнический шкаф должен соответствовать ряду нормативов, регулирующих электробезопасность, пожарную безопасность и электромагнитную совместимость. Важно установить систему заземления, правильно выбрать автоматические выключатели и обеспечить наличие средств индивидуальной защиты рядом с оборудованием.
Контроль за соблюдением температурных режимов осуществляется с помощью термодатчиков, подключённых к системе мониторинга. При превышении допустимых параметров система автоматически отключает питание, предотвращая перегрев и потенциальный пожар.
Этапы монтажа электротехнического шкафа
Планирование монтажа начинается с подготовки площадки: проверяется ровность основания, наличие заземляющего контура и доступ к питанию. Далее следует сборка корпуса, установка направляющих и крепежных элементов.
- Установка кабельных трасс и вводных кабелей.
- Монтаж распределительных шины и подключение автоматических выключателей.
- Размещение электрооборудования согласно схеме.
- Подключение системы вентиляции и проверка её работы.
- Тестирование всех цепей, проверка заземления и измерение сопротивления изоляции.
Каждый шаг фиксируется в журнале работ, что упрощает последующее обслуживание и диагностику.
Уход и обслуживание электротехнического шкафа
Регулярный осмотр позволяет выявить потенциальные проблемы до их появления. План обслуживания включает проверку состояния кабельных соединений, чистку вентиляционных отверстий и проверку работы средств защиты.
Список рекомендаций по обслуживанию
- Проводить визуальный осмотр не реже одного раза в квартал.
- Очистить от пыли и загрязнений вентиляционные решётки.
- Проверить плотность заземления с помощью измерительного прибора.
- Тестировать автоматические выключатели на корректность срабатывания.
- Обновлять программное обеспечение контроллеров и систем мониторинга.
Соблюдение этих простых рекомендаций продлевает срок службы шкафа, повышает надёжность электроснабжения и снижает риск аварийных ситуаций.
Вопрос-ответ
На что в первую очередь обратить внимание при выборе электротехнического шкафа?
Ключевыми критериями являются: размеры (внутренний объём должен соответствовать оборудованию), материал корпуса (в зависимости от условий эксплуатации), степень защиты IP (устойчивость к пыли и влаге, например, IP54 для промышленных помещений), а также наличие системы теплоотдачи (вентиляционные решётки, вентиляторы).
Какой материал корпуса лучше выбрать: сталь, алюминий или нержавейку?
Выбор зависит от среды эксплуатации. Оцинкованная сталь – это прочный и доступный вариант для стандартных промышленных условий. Алюминий легче и лучше отводит тепло, поэтому подходит для телекоммуникационного оборудования. Нержавеющая сталь обладает максимальной коррозионной стойкостью и используется во внешних установках или в агрессивных средах, например, в химических цехах.
Как часто нужно проводить обслуживание электротехнического шкафа?
Рекомендуется проводить визуальный осмотр не реже одного раза в квартал. План обслуживания должен включать очистку вентиляционных отверстий от пыли, проверку плотности заземляющих соединений, а также тестирование автоматических выключателей для подтверждения их корректной работы.
Какие «умные» функции и технологии IoT можно интегрировать в современный электротехнический шкаф, и в чем их польза?
Современные шкафы все чаще оснащаются IoT-решениями для повышения надежности и эффективности. Ключевые функции включают удаленный мониторинг температуры, влажности и энергопотребления в реальном времени, что позволяет предотвращать перегрев и оптимизировать расходы. Также популярны датчики открытия двери и системы контроля доступа для повышения безопасности. Основная польза таких «умных» шкафов заключается в возможности предиктивного обслуживания (прогнозирования неисправностей до их возникновения), сокращении времени простоя оборудования и снижении операционных затрат за счет автоматизации контроля.
